包装機

U-SA-100M

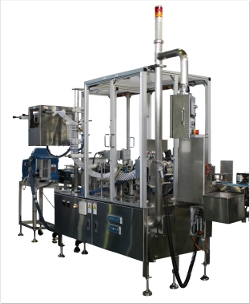

U-SA-100M ストローアプリケーター

レンガ型紙容器、三角屋根型のカートン容器、丸型容器等にストローを貼り付ける装置です。貼り付けるストローはストレート、二段式、U字型等各種選択が可能です。


サンプル
特長
  • ストローメガボックス採用時のラダー癖折除去装置が搭載可能です(オプション)。
  • 製品毎のストロー貼り付け位置調整が容易です。
  • カップ飲料容器にも対応しております。
仕様
能力 8,500 ~ 10,000パック/時

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

癖折除去装置
丸容器のストロー貼り付け位置を決めることができる機種もございます。

U-TP-80M

U-TP-80M トレーパッカー

前工程より供給されて来るレンガ型紙容器を一定数に集積させ、別ワークで成形されたダンボールにケーシングを行い、機外へ排出する装置です。ラップラウンド兼用タイプも製作可能です。


サンプル
特長
  • 主要部はステンレス構造で、水洗いが可能。
  • ラップラウンド兼用タイプとトレー接着装置をご用意しております。(オプション)
仕様
能力 6,000 ~ 8,000パック/時

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

トレー接着装置
下流満杯検知機能
ラップラウンド兼用タイプ

U-SW-100M

U-SW-100M シュリンク包装機

ダンボールトレーに集積された製品を自動的にシュリンクフィルムで包装し熱収縮仕上げをする装置です。包装する目的によってスリーブ包装や四方シールが選択できます。


サンプル サンプル
特長
  • スリーブ包装や四方シール包装(オプション)から選択可能です。
  • レイアウトにより右タイプ・左タイプに対応可能です。
  • フィルムにミシン目を刻む装置を搭載可能です。(オプション)
仕様
能力 12,000パック/時

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

四方シール包装
ミシン目カット装置

U-EA-80L

U-EA-80L 口栓アプリケーター

リッターサイズのレンガ型紙容器用外付口栓 "エクスキャップ" 専用アプリケーターです。当社のストローアプリケーター製造ノウハウを活かし、高速ながら安定稼動を実現しました。


サンプル サンプル
特長
  • ラダー折り癖の除去装置が搭載可能です。(オプション)
  • タッチパネル方式の採用により、運転、各種設定、モニタリング等の操作が容易です。
仕様
能力 8,000パック/時

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

癖折除去装置

SUC-80N

SUC-80N カートンケーサー

三角屋根型のカートン容器を集積してプラスチッククレート及びダンボールケース等に入れる装置です。


サンプル サンプル
特長
  • 機械本体が直線的なレイアウトでコンパクトなため、機幅が狭く、豊富なレイアウトパターンから最適なレイアウトを選択できます。
  • 容器のサイズは3種類兼用が可能です(250ml、500ml、1000ml)。※250mlについてはオプションでの対応となります。
仕様
能力 7,200パック/時

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

250ml対応
クレートコンベア
端数処理機能
カートンコンベア上流満杯検知機能
クレートコンベア下流満杯検知機能
カートン底摺れ防止機能
クレート底摺れ防止機能
容器方向検知機能
NET10対応

SUC-80NS

SUC-80NS カートンケーサー

ゲーブルトップカートン容器を集積してプラスチックレート等に入れる装置です。駆動部のサーボモーター化により従来機と比較して機械本体がさらにコンパクトになりました。


サンプル サンプル
特長
  • カートンプッシャ部 及び ローディング部をエアシリンダ仕様からサーボモータ仕様へ変更したことにより、集積時 及び チャッキング時の製品負荷を軽減し、製品に優しいケーシングをします。
  • サーボモータ仕様の採用により、エア消費量の削減やメンテナンス性が向上しています。
  • 機械本体が直線的なレイアウトでコンパクトなため、機幅が狭く、豊富なレイアウトパターンから最適なレイアウトを選択できます。
  • チャックヘッド部はコンパクトで耐久性の高いピンチャックヘッドタイプです。
  • ゲーブルトップカートン容器のサイズは4種類兼用が可能です(250ml、500ml、750ml、1000ml)。※250ml、750mlについてはオプションでの対応となります。
  • 従来機(SUC-80N)との比較
  • ・コンパクト化により設置面積が12%削減。
    ・電動化によるエア消費量が33%削減。
    ・電動化による静音性の向上。
    ・サーボモーター化によるメンテナンス性の向上。
仕様
能力 7,200パック/時

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

250ml、750ml対応
クレートコンベア
端数処理機能
カートンコンベア上流満杯検知機能
クレートコンベア下流満杯検知機能
カートン底摺れ防止機能
クレート底摺れ防止機能
ゲーブル方向検知機能

SUC-90S

SUC-90S カートンケーサー

三角屋根型のカートン容器を高能力で集積してプラスチッククレート及びダンボールケース等に入れる装置です。


サンプル サンプル
特長
  • 直線的なレイアウトの為、機幅が狭く作業動線の確保が容易です。
  • 500mlサイズの2段積み時の倒れ方向については、左右両側への対応を標準装備しており、タッチパネルから容易に設定可能です。
  • 容器のサイズは3種類兼用が可能です(250ml、500ml、1000ml)。※250mlについてはオプションでの対応となります。
仕様
能力 8,000パック/時

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

250mlカートン対応
クレートコンベア
入口カートンコンベア
端数処理機能
カートンコンベア上流満杯検知機能
クレートコンベア下流満杯検知機能
カートン底擦れ防止機能
クレート底擦れ防止機能
容器方向検出機能

SUC-160NS

SUC-160NS カートンケーサー

三角屋根型のカートン容器を高能力で集積してプラスチッククレート及びダンボールケース等に入れる装置です。SUC-80NSをダブルラインにすることで高い処理能力を実現しています。SUC-80NS同様、サーボモータ化により静音性の向上を実現しています。


サンプル サンプル
特長
  • カートンプッシャ部 及び ローディング部をエアシリンダ仕様からサーボモータ仕様へ変更したことにより、集積時及びチャッキング時の製品負荷を軽減し、製品に優しいケーシングをいたします。
  • サーボモータ仕様の採用により、エア消費量の削減やメンテナンス性が向上しております。
  • チャックヘッド部はコンパクトで耐久性の高いピンチャックヘッドタイプです。
  • 1ライン単独運転が行えますので、生産状況に合わせた運転が可能です。
  • ゲーブルトップカートン容器のサイズは4種類兼用が可能です(250ml、500ml、750ml、1000ml)。※250ml、750mlについてはオプションでの対応となります。
仕様
能力 14,000パック/時 (7,000パック/時×2列)

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

250ml、750ml対応
クレートコンベア制御
端数処理機能
カートンコンベア上流満杯検知機能
クレートコンベア下流満杯検知機能
カートン底摺れ防止機能
クレート底摺れ防止機能
ゲーブル方向検知機能
カートン倒れ検出機能
自動サイズ切替機能
空クレート送り機能

RUC-140

RUC-140S カップケーサー

充填済みのカップ容器を集積してプラスチッククレート及びダンボールケース等に入れる装置です。クレートは空クレートをローディング位置へ適宜供給しケーシング完了後、排出します。


特長
  • コントロールは全てシーケンサーにて行いますので、取扱、保守点検が容易です。
  • 角型容器と丸型容器に対応しております。
仕様

角型容器(容量 400ml)

能力 900ケース/時
集積数 4個 × 3列 = 12個

丸型容器(φ88 300ml)

能力 696ケース/時
集積数 5個 × 4列 = 20個

注:容器により仕様が異なります。詳しくはお問い合せください。

オプション

端数処理機能
カートンコンベア上流満杯検知機能
クレートコンベア下流満杯検知機能
容器底摺れ防止機能
クレート底摺れ防止機能
